Характеристики

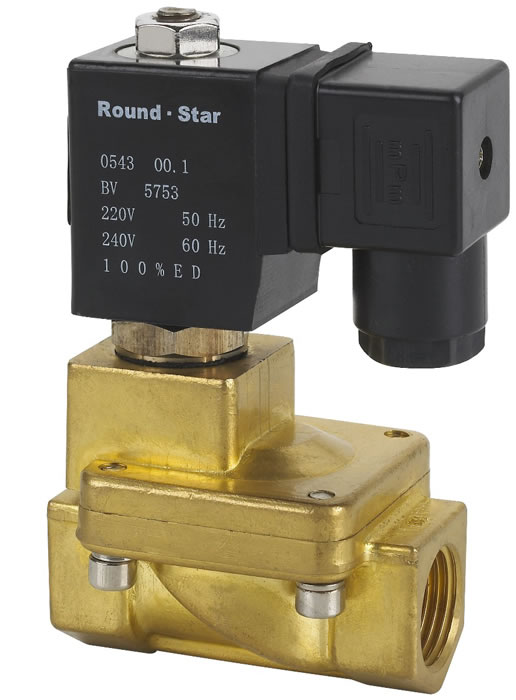

1. Электромагнитные клапаны с пилотным управлением серии RSP используются для воды, жидкости, газов и масел.
2. Температура среды: -10–80℃.
3. Режим работы: пилотного действия.
4. Рабочее давление – нормально закрытый: 0.5-13 бар, нормально открытый: 0.5-8 бар.
5. Электромагнитные клапаны изготовлены с применением ковочной латуни или точного литья нержавеющей стали.
6. Уплотнение: БНК (NBR).
7. Класс защиты герметизированной катушки: IP65.
Специальные заказы
Мы предлагаем электромагнитные клапаны с пилотным управлением серии RSP по специальным техническим условиям.
1. При заказе электромагнитных клапанов с уплотнением Витон (VITON), пожалуйста, отметьте V в бланке заказа. Это уплотнение используется для сред с максимальной температурой 130℃.
2. Если Вы предпочитаете уплотнение СКЭП (EPDM), пожалуйста, отметьте E в бланке заказа. Это уплотнение используется для сред с максимальной температурой 110℃.
Технические параметры
| Модель | RSP-10J | RSP-10 | RSP-15 | RSP-20J | RSP-20 | RSP-25J | RSP-25 | RSP-35J | RSP-35 | RSP-40J | RSP-40 | RSP-50J | RSP-50 | |
| Резьба G | 3/8дюйма | 3/8дюйма | 1/2дюйма | 3/4дюйма | 3/4дюйма | 1 дюйм | 1 дюйм | 1¼дюйма | 1¼дюйма | 1½дюйма | 1½дюйма | 2дюйма | 2дюйма | |
| Диаметр отверстия | мм | 13 | 13 | 13 | 20 | 20 | 25 | 25 | 35 | 35 | 40 | 40 | 50 | 50 |
| Коэффициент пропускной способности клапана | 4.5 | 4.5 | 4.5 | 7.6 | 7.6 | 12 | 12 | 22 | 22 | 30 | 30 | 48 | 48 | |
| Длина | мм | 66 | 66 | 66 | 75 | 75 | 96 | 92 | 131 | 122 | 128 | 139 | 161 | 168 |
| Высота | мм | 112 | 112 | 112 | 118 | 118 | 125 | 125 | 137 | 137 | 150 | 150 | 176 | 176 |
| Температура среды | -10–80℃ (130℃) | |||||||||||||
| Рабочее давление, бар | Нормально закрытый: 0.5-13; Нормально открытый: 0.5-8 | |||||||||||||
| Макс. прочность на сжатие, бар | 17 | |||||||||||||
| Напряжение | 220В переменного тока/50Гц, 17В·А; 110В переменного тока/50Гц, 13В·А; 24В постоянного тока, 11 Вт; 12В постоянного тока 14Вт; диапазон напряжений: ±10%; Электромагнитные клапаны с другим диапазоном напряжения могут быть изготовлены на заказ. | |||||||||||||
Примечание: При использовании уплотнения Витон (VITON) электромагнитный клапан может использоваться для среды с максимальной температурой 120℃.
Инструментальный завод YUYAO занимается производством и поставками электромагнитных клапанов. Наш ассортимент продукции включает электромагнитные клапаны с пилотным управлением серии RSP, газовые электромагнитные клапаны, выпускные электромагнитные клапаны и так далее. Мы предлагаем высококачественную продукцию по конкурентным ценам и полностью завершаем всю цепочку производства электромагнитных клапанов высокого давления, электромагнитных клапанов для пара и другой продукции здесь, в Китае. Снижение себестоимости производства позволяет нам предлагать своим клиентам более низкие закупочные цены. Для получения более детальной информации о нашей продукции, пожалуйста, обратитесь к страницам с описанием продукции.
