Описание
Электромагнитные клапаны представленной серии воплощают передовые технологические разработки. Кроме того, клапаны оснащены автоматизированными интегральными модулями (IC).
Характеристики
1. Мощное электромагнитное притяжение (в 3 раза превосходят по данному показателю модели без катушек).
2. Низкое энергопотребление (потребление энергии не превышает 20% от уровня стандартных моделей).
3. Медленное нагревание (после достижения катушками определенной температуры двухлинейные клапаны могут работать непрерывно в течение длительного времени).
4. Отсутствие посторонних шумов при работе под током переменного напряжения.
Электромагнитный клапан серии ES отличается низким потреблением энергии и стабильной работой. Что касается этой серии клапана, самое главное в том, что рабочая температура должна быть не более 80 градусов.
Новая катушка с низким энергопотреблением обладает следующими преимуществами
1. Данная катушка подходит для электромагнитного клапана AC/DC, также не нужно изменить первоначальную структуру клапана.
2. Низкое энергопотребление(потребление энергии не перевышает 20% от уровня стандартных моделей).
3. Медленное нагревание(после достижения катушками определенной температуры двухлинейные клапаны могут работать непрерывно в течение длительного времени).
4. Температура ниже 40 градусов обеспечивает длительный срок службы катушки.
5. Мощное электромагнитное притяжение в 3 раза превосходят по данному показателю модели без катушек, который позволяет огромному рабочему давлению.
6. Отсутствие посторонних шума при работе под током переменного напряжения(AC).
Катушка ES01-410
Катушка ES04-310
Катушка ES05-450
Катушка ES07-710| Модель | - | отверстие | - | нитка | - | ES | - | способ соединения | - | герметизирующий материал | - | напряжение |
| | | | | | | | | | | | | | | ||||||
| RSP | 2 ~ 50mm | 06:1/8" | Es coil | blank: G thread | blank: NBR | AC220V | ||||||
| DFD | 10 ~ 200mm | 08:1/4" | T: NPT thread | E: EPDM | AC110V | |||||||
| 2W | 2.5 ~ 50mm | 10:3/8" | F: flange | V: VITON | DC24V | |||||||
| YSE | 1 ~ 25mm | 15:1/2" | DC12V | |||||||||
| YSI | 15 ~ 50mm | 20:3/4" | ||||||||||
| YSA | 15 ~ 50mm | 25:1" | ||||||||||
| 2W-SL | 15 ~ 50mm | 32:11/4" | ||||||||||
| ZCF-P | 15 ~ 50mm | 40:11/2" | ||||||||||
| 50:2” |
| Тип катушки Параметры | Обычная катушка | Катушка серии ES с низким энергопотреблением |
| Диаметр отверстия | 3.0мм | 3.0мм |
| Мощность | 22VA/13W | 3VA/3W |
| Макс. рабочее давление | 15Па | 100Па |
| Рабочая температура | ≤80℃ | ≤40℃ |
| Шум (при работе под током переменного напряжения) | Да | Нет |
| Проидолжительность жизни | ≤2 миллион раз | ≥6 миллион раз |
ESA
ESBПрименимое средство: вода, жидкость, воздух, масло (вязкость ≤20cst) ST
Рабочая температура: -10~80℃
Тип работы: однонаправленное действие (NC/NO)
Материал клапана: SS304
Герметизирующий материал: NC: PTFE NO: VITON
Соединение: G-thread, NPT thread
Рабочее напряжение: AC220~240V, AC110V, 50/60Hz, 6VA, DC24/12V 3W IP65 H degree
Вариант: RC thread, LED light connector
| ESA | - | отверстие | - | нитка | - | K | - | T | - | рабочее напряжение |
| | | | | | | | | | | | | |||||
| Модель | 010: 1mm | 06:1/8" | blank: NC | blank: G | AC220V | |||||
| 015: 1.5mm | 08:1/4" | K: NO | T: NPT | AC110V | ||||||
| 020: 2mm | 10:3/8" | DC24V | ||||||||
| 025: 2.5mm | ||||||||||
| 030: 3mm | ||||||||||
| 040: 4mm |

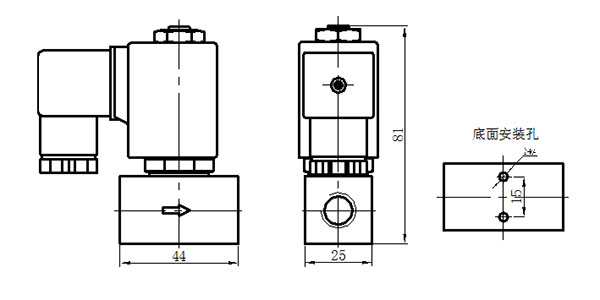

Фото элетромагнитного клапана серии ESA с высоким давлением (диаметр нитки.: 1/4" 3/8")

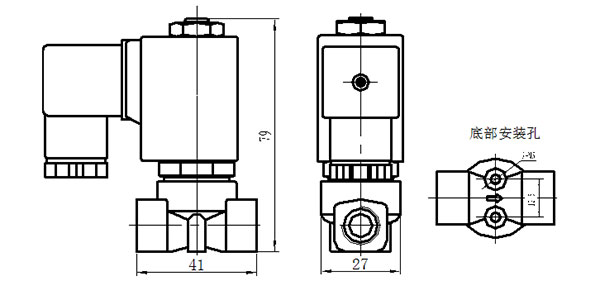

Фото элетромагнитного клапана серии ESB с высоким давлением (диаметр нитки.: 1/8" 1/4")
| Модель | Размер поверхности | Размер отверстия (мм) | Cv | Рабочее давление (Па) | Материал | Масса (кг) | |||
| NC | NO | ||||||||
| AC220V | DC24V | AC220V | DC24V | ||||||
| ESA-010 | 1/4" 3/8" |
1.0 | 0.03 | 0~300 | 0~120 | 0~100 | 0~100 | SS304 | 0.40 |
| ESA-015 | 1.5 | 0.08 | 0~250 | 0~70 | 0~50 | 0~50 | |||
| ESA-020 | 2.0 | 0.15 | 0~180 | 0~50 | 0~25 | 0~25 | |||
| ESA-025 | 2.5 | 0.2 | 0~90 | 0~40 | 0~15 | 0~15 | |||
| ESA-030 | 3.0 | 0.25 | 0~60 | 0~25 | 0~10 | 0~10 | |||
| ESA-040 | 4.0 | 0.6 | 0~40 | 0~15 | 0~5 | 0~5 | |||
| ESA-050 | 5.0 | 0.9 | 0~25 | 0~10 | |||||
| ESB-015 | 1/8" 1/4" |
1.5 | 0.08 | 0~250 | 0~70 | 0~50 | 0~50 | SS304 | 0.35 |
| ESB-020 | 2.0 | 0.15 | 0~180 | 0~50 | 0~25 | 0~25 | |||
| ESB-025 | 2.5 | 0.12 | 0~90 | 0~40 | 0~15 | 0~15 | |||
| ESB-030 | 3.0 | 0.25 | 0~60 | 0~25 | 0~10 | 0~10 | |||
| ESB-040 | 4.0 | 0.6 | 0~40 | 0~15 | 0~5 | 0~5 | |||
| ESB-050 | 5.0 | 0.9 | 0~25 | 0~10 | |||||
