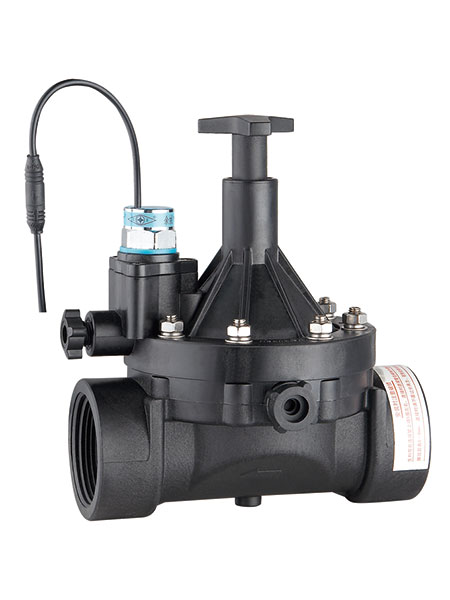

Пластиковые электромагнитные клапаны с бистабильным переключателем широко используются в различных системах автоматического полива и орошения на овощеводческих и садоводческих предприятиях, фермерских хозяйствах, в садово-парковых зонах, а также в системах других предназначений. Вместе с тем представленные клапаны могут регулировать распределение газообразных и жидких рабочих сред в пневматических и гидравлических установках.
Рабочая среда: вода, масло, воздух
Температура рабочей среды: -5～80℃
Механизм срабатывания: под воздействием импульса постоянного тока
Материал корпуса: армированный нейлон PA66 (Германия)
Материал уплотнения: бутадиен-нитрильный каучук (NBR)
Тип резьбы: стандартная трубная цилиндрическая и дюймовая трубная конусная (G/NPT)
Рабочее напряжение: 2.5-6.5В (постоянный ток)
Степень защиты оболочки: IP 67
Сопротивление обмотки: 25 Ом
Сила тока: 190 мА (мин.)
Ширина импульса: ≥10 мс
| YSG | - | 25 | - | T | - | 6B |
| | | | | | | | | |||
| модель | диаметр отверстия | тип номинальное напряжение | (по умолчанию: 6В) | |||
| 15：1/2＂ | резьбы T : NPT | (опционально: 9В, 12В или 24В) | ||||
| 20：3/4＂ | ||||||
| 25：1＂ | ||||||
| 32：11/4＂ | ||||||
| 40：11/2＂ | ||||||
| 50：2＂ |
Основные преимущества клапанов серии YSG
1. Поддержка большого разнообразия фильтров для воды (в том числе и автономных), которые надёжно предотвращают скопление осадка в очистной камере клапана.
2. Простота очистки и технического обслуживания.
3. Наличие ручного переключателя, который позволяет производить открытие клапана при внезапном отключении электропитания простым поворотом против часовой стрелки.
2. Опциональное оснащение системой регулирования скорости потока рабочей среды в соответствии с текущими требованиями (для моделей с диаметром отверстий от 32 до 50 мм).
| Модель | Диаметр отверстия (мм) | Диаметр отверстия (дюйм) | Пропускная способность | Рабочее давление (бар) | Габариты (Д×Ш×В мм) | Артикул (тип - диаметр - напряжение) | Вес устройства (кг) | |
| воздух | жидкость | |||||||
| YSG-15 | 15 | 1/2＂ | 3.5 | 0.3～8 | 0.3～8 | 85×73×126 | YSG–15 – DC6V | 0.4 |
| YSG-20 | 20 | 3/4＂ | 7.6 | 0.3～8 | 0.3～8 | 90×73×128 | YSG–20 - DC6V | 0.4 |
| YSG-25 | 25 | 1＂ | 12 | 0.3～8 | 0.3～8 | 125×90×148 | YSG–25 - DC6V | 0.4 |
| YSG-32 | 32 | 11/4＂ | 20 | 0.3～8 | 0.3～8 | 150×128×173 | YSG–32 - DC6V | 0.7 |
| YSG-40 | 40 | 11/2＂ | 30 | 0.3～8 | 0.3～8 | 151×128×176 | YSG–40 - DC6V | 0.8 |
| YSG-50 | 50 | 2＂ | 48 | 0.3～8 | 0.3～8 | 170×140×190 | YSG–50 - DC6V | 1.0 |

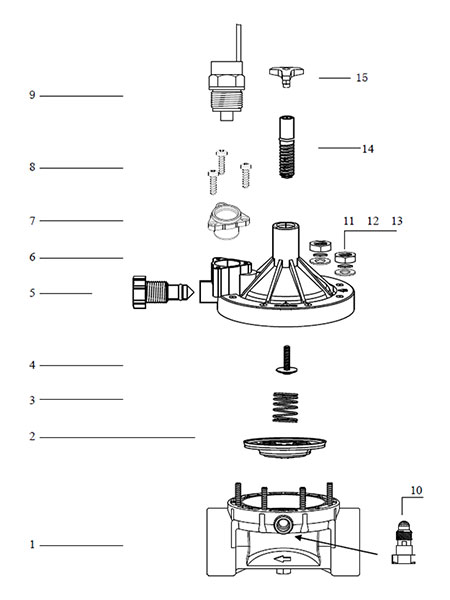

| № | Наименование |
| 1 | корпус клапана |
| 2 | мембрана (диафрагма) |
| 3 | пружина |
| 4 | крепёжный винт |
| 5 | ручной переключатель |
| 6 | крышка |
| 7 | преобразователь |
| 8 | винт типа ST3.5 |
| 9 | обмотка |
| 10 | переключатель входа (с фильтром) |
| 11 | гайка |
| 12 | шайба |
| 13 | уплотнительное кольцо |
| 14 | реле расхода |
| 15 | ручка реле |
